2.1 简介

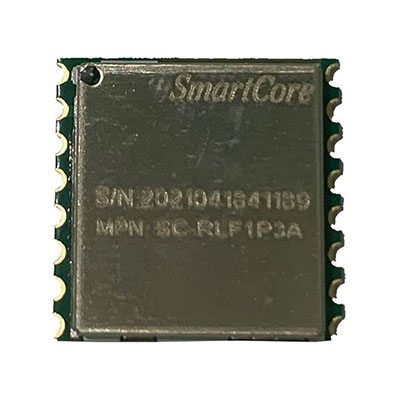

SC-RLF1P3A 模块是无锡灵龙芯物联网科技有限公司开发的一款小尺寸、高性能、 低功耗、远距离的射频收发模块。
模块采用 SSM 扩频调制技术，在较宽的频谱上传输数据，增强了链路的抗干扰性， 配合出色的灵敏度指标实现了更远的传输距离。根据应用情况选配合适的天线方案并配 合后端的微控制器，可以帮助客户快速的二次开发各种终端产品。可广泛应用于各种各 种中远距离物联网无线通信领域。
2.2 主要特性
    工作电压： 2.4 – 3.6V
    工作频段： 433M – 510MHz
    发射功率： Max 19±1dBm
    接收灵敏度： -136±1dBm(@250bps)
    有效通讯距离： 3-5km@250bps(城市住宅环境)
    高保密性： 采用 LoRa 调制技术，传统无限设备无法对其进行补货、解析
    高隐蔽性： 带内平均功率低于底噪时仍然可以正常通讯，无限监听设备无法监 听
    采用 LoRa 调制技术，同时兼容并支持 FSK、GFSK、OOK 传统调制方式
    支持硬件调频(FSHH)： 与 LoRa 的扩频技术相结合，可实现超强的通讯隐蔽性和 安全性
    低功耗： 接收电流≤14mA、睡眠电流≤1uA； 提供 CAD 功能，将计算与信号接收 分离，进一步优化唤醒窗 口功耗(计算电流约为接收电流的一半)
    SPI 通信接 口，可直接连接各种单片机使用，软件编程非常方便
2.3 典型应用
   楼宇自动集抄系统，特别适用于水表、气表、热表、电表等无线抄表场合
   对通讯距离距离要求较高的场合
   对通讯安全、通讯隐蔽性、抗干扰性要求较高的场合
   家居无线安防、监控云台、机房电源、风机设备无线遥控报警系统

规格参数



主要参数	性能		备注
	最小值	最大值
电源电压(V)	2.4	+3.6
最大射频输入功率(dBm)		+10
工作温度(℃)	-40	+85

表 3-1 模块极限参数



主要参数			性能			备注
			最小值	典型值	最大值
工作电压(V)			2.4	3.3	3.6	在20dBm 配置下电压不能小 于 2.4V
工作温度(℃)			-40		+85
工作频段(MHz)			401	470	510	可在程序中配置
初始频偏(KHz)			-5	0	+5	在 25℃温度下
功 耗	发射状态(mA)		≤85mA			401 MHz~510MHZ， 17 dBm
	接收状态(mA)		≤10.5mA			401MHz~510MHZ，LoRa 调制
	睡眠状态(mA)		≤1uA			睡眠状态
发射功率(dBm)			19±1dBm			用户可编程自定义可编程
接收灵敏度(dBm)				-136dBm		LoRa 调制，FER<1%;
通信 速率		OOK (kbps)	1.2~32.768kbps			用户可编程自定义，推荐在 低速 率下(<5kbps)使用 LoRa 调 制方式
		LoRa(kbps)	0.2~37.5kbps
调制方式			LORA-FSKGFSKOOK			LoRa 调制下，可以获得优于 传统 调制性能优势

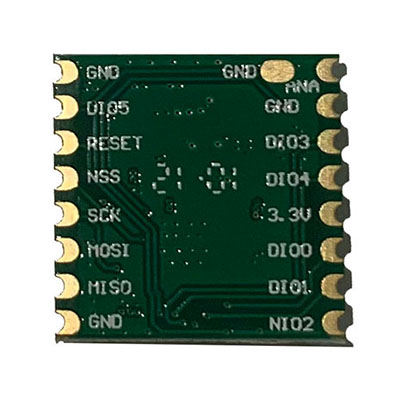

接 口类型			见下图			邮票孔
通讯协议			SPI
通讯距离			5Km@250bps
外形尺寸(mm)			16X16			单位： mm（不含天线）
